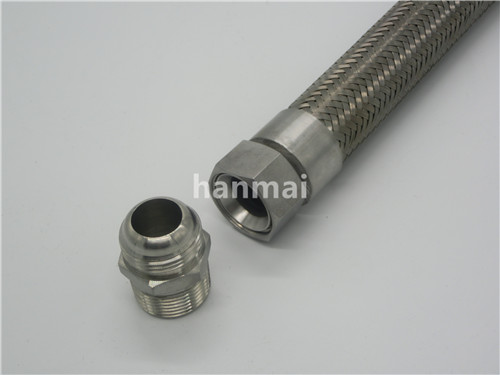

產品名稱：內錐74度接頭活套螺母連接金屬軟管
產品編號：JRLW-005
結構：不銹鋼波紋管球形接頭+內螺紋內錐接頭波紋管
特點：無壓需焊接,可按需要長度自行裝配
通徑：DN10～DN100
材料：
一：外絲接頭：不銹鋼；
二：內螺母接頭：不銹鋼；
三：金屬波管：SUS301/304；
四：網套：SUS301/304
| 金屬波紋管外螺紋接頭，松套螺母技術參數 | |||||
| 公稱通徑mm | 內螺紋螺母接頭 | 工作壓力 | 供貨長度 | 適配外絲接頭 | |
| M | G | MPA | mm | ||
| 6 | M14×1.5 | G1/8 | ≤20 | ≥150 | 公制M14×1.5 |
| 英制G1/4×19 | |||||
| 美制7/16×20 | |||||
| 8 | M16×1.5 | G/1/4 | ≤20 | ≥150 | 公制M16×1.5 |
| 美制1/2×20 | |||||
| 10 | M20×1.5 | G/3/8 | ≤20 | ≥150 | 公制M18×1.5 |
| 英制G3/8×19 | |||||
| 美制9/16×18 | |||||
| 12 | M22×1.5 | G/1/2 | ≤16 | ≥150 | 公制M22×1.5 |
| 英制G1/2×14 | |||||
| 美制3/4×16 | |||||
| 15 | M24×1.5 | G5/8 | ≤16 | ≥150 | 公制M27×1.5 |
| 英制G5/8×14 | |||||
| 美制7/8×14 | |||||
| 18 | M30×1.5 | G/3/4 | ≤15 | ≥160 | 公制M27×1.5 |
| 英制G5/8×14 | |||||
| 美制7/8×14 | |||||
| 20 | M30×1.5 | G/3/4 | ≤15 | ≥160 | 公制M30×1.5 |
| 英制G3/4×14 | |||||
| 美制11/16×12 | |||||
| 25 | M36×1.5 | G1 | ≤6.3 | ≥200 | 公制M39×2 |
| 英制G1寸×11 | |||||
| 美制25/16×12 | |||||
| 32 | M45×1.5 | G1-1/4 | ≤4.0 | ≥200 | 公制M45×2 |
| 英制G11/4×11 | |||||
| 美制15/8×12 | |||||
| 40 | M58×2 | G1-1/2 | ≤3.0 | ≥300 | 公制M52×2 |
| 英制G11/2×11 | |||||
| 美制17/8×12 | |||||
| 50 | G2 | ≤3.0 | ≥400 | 公制M64×2 | |
| 英制G2寸×11 | |||||
| 美制21/2×12 | |||||
