名稱：油任活接接頭金屬軟管
特點：結構簡單、安裝方便
通徑：DN10～DN100
材料：304、316L
（1）油任接頭：不銹鋼；
（2）密封墊圈：石棉/四氟；
（3）金屬波管：SUS301/304；
（4）網套：SUS301/304
應用：食品機械設備，酒廠用金屬軟管管道，大樓建設管道，壓縮機管道，液壓機械管道
以上是金屬軟管管體的通徑，耐壓大小，彎曲半徑，兩邊活接頭可選擇內絲1/2，3/4，1寸，1.2寸，1.5寸，2寸，2.5寸，3寸 應用：食品機械設備，酒廠用金屬軟管管道，大樓建設管道，壓縮機管道，液壓機械管道

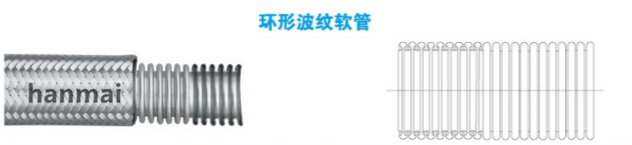

| 環型結構的金屬軟管技術參數： | ||||||||
 |
||||||||
| 外徑 | 最小彎曲半徑 | 適用壓力 | 重量(kg/m) | |||||
| 型 號 | 管體 | 單層網套 | 靜態 | 動態 | 單層網套 | 雙層網磁 | 管體重 | 加單層網套 |
| DN12 | 18 | 22 | 65 | 120 | 7.5 | 12.5 | 0.21 | 0.4 |
| DN15 | 23 | 25 | 80 | 150 | 6.4 | 10 | 0.26 | 0.5 |
| DN20 | 28 | 30 | 100 | 180 | 5 | 8 | 0.35 | 0.6 |
| DN25 | 35 | 37 | 120 | 280 | 4 | 7.5 | 0.47 | 0.85 |
| DN32 | 43 | 45 | 140 | 340 | 3.5 | 6.4 | 0.51 | 0.96 |
| DN40 | 51 | 53 | 180 | 450 | 3 | 5.6 | 0.7 | 1.18 |
| DN50 | 62 | 64 | 220 | 550 | 2.5 | 4 | 0.85 | 1.75 |
| DN65 | 79 | 82 | 280 | 650 | 2 | 4 | 1.41 | 2.7 |
| DN80 | 97 | 100 | 350 | 800 | 2 | 3.2 | 1.62 | 3.12 |
| DN100 | 122 | 125 | 400 | 1000 | 1.6 | 2.5 | 2 | 3.7 |
| DN125 | 151 | 155 | 500 | 1200 | 1.5 | 2.5 | 2.8 | 5 |
| DN150 | 180 | 184 | 600 | 1500 | 1.5 | 2.5 | 3.8 | 6.6 |
| DN175 | 210 | 215 | 700 | 1750 | 1.2 | 2 | 5.8 | 9.7 |
| DN200 | 240 | 245 | 800 | 2000 | 1.2 | 2 | 6.7 | 12 |
| DN250 | 298 | 303 | 1000 | 2200 | 1 | 1.6 | 10.6 | 18.1 |
| DN300 | 360 | 365 | 1200 | 2500 | 1 | 1.6 | 17.1 | 31.4 |
| DN350 | 410 | 415 | 1400 | 3000 | 0.8 | 1.2 | 20 | 36.3 |
| DN400 | 460 | 465 | 1600 | 3500 | 0.6 | 1 | 22.8 | 41.1 |
| DN450 | 520 | 525 | 1800 | 4000 | ||||
| DN500 | 570 | 575 | 2000 | 4500 | ||||
| DN600 | 670 | 675 | 2400 | 5500 | ||||

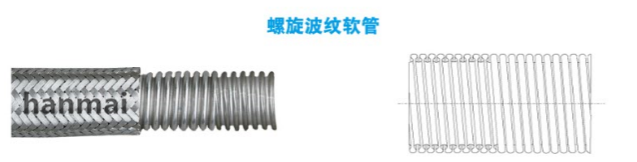

| 螺旋型結構的金屬軟管技術參數: | ||||||||
 |
||||||||
| 外徑 | 最小彎曲半徑 | 適用壓力 | 重量(kg/m) | |||||
| 型號 | 管體 | 單層網套 | 靜態 | 動態 | 單層網套 | 雙層網套 | 管體重 | 加單層網套 |
| DN8 | 10.9 | 12.5 | 45 | 160 | 6.4 | 10 | 0.08 | 0.18 |
| DN10 | 15.2 | 16.8 | 50 | 180 | 5 | 8 | 0.13 | 0.28 |
| DN12 | 18.5 | 20 | 64 | 240 | 4 | 6.4 | 0.17 | 0.35 |
| DN16 | 21.5 | 23 | 80 | 300 | 3.5 | 5 | 0.2 | 0.4 |
| DN20 | 25.6 | 27.2 | 95 | 340 | 3 | 4.5 | 0.24 | 0.5 |
| DN25 | 32.6 | 34.2 | 100 | 400 | 2.5 | 4 | 0.38 | 0.75 |
| DN32 | 40.6 | 42.2 | 130 | 480 | 2.5 | 4 | 0.48 | 0.96 |
| DN40 | 47.6 | 50.2 | 200 | 600 | 2.5 | 4 | 0.5 | 1 |
| DN50 | 61.5 | 63.5 | 240 | 780 | 2.5 | 4 | 0.88 | 1.75 |
